Variante constructive:
Cablu incendiu cu protectie E30 si Halogen Free
JEH(St)H 1x2x0,80
JEH(St)H 2x2x0,80
JEH(St)H 4x2x0,80
JEH(St)H
1x2x1,36
JEH(St)H 2x2x1,36
|
 |

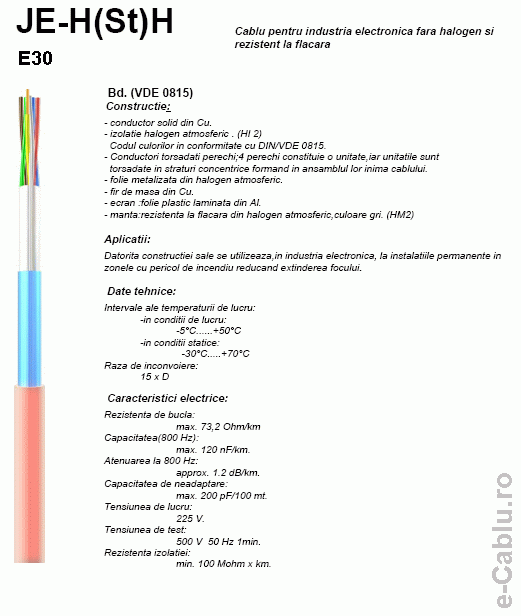

JE-H(St)H Bd E30/FE180
Cablu instalatii, semnalizare, alarmare incendiu, rezistent la foc,
halogen-free, manta portocalie (rosu-portocalie)
Structura cablului
Cupru solid diametru 0,8 mm sau 1,36 mm diametru conductor.
Izolație de bază de halogeni compoziti din elestomer
Codul culorilor in conformitate cu DIN/VDE 0815
Conductori torsadati in perechi.
Perechile infasurate in banda din fibra de sticla.
Ecran electrostatic (St) din aluminiu plastifiat (Al PET) + CuSn fir de
masa ř 0,8 mm
Manta Halogen Free din din polimer halogen free si rezistent la flacara.
Culoare manta rosu-portocaliu
Date Tehnice
Halogen-free, rezistent la flacara, in acord cu standardul DIN VDE 0815
Intergitatea izolatiei construita sa reziste 180 min in flacara fara sa
fie distrusa, in acord cu standardele IEC 60331, DIN VDE 0472 partea 814
Mentinerea integritatii in functionare (la parametrii electrici admisi)
in mediu cu flacara conform DIN VDE 4102 partea 12, E30 (30 de minute in
flacara directa).
Bucla rezistenta max. 73,2 Ω / km pt. 0,8 mm si 43,8 Ω / km pt. 1,36 mm
/ pt. fir = 1/2 din bucla
Intervalul de temperatură in miscare la folosire continua pe termen
nelimitat -5 ° C până la +50 ° C; static de la -30 ° C la +70 ° C
Tensiunea de operare (valoare de vârf) 225 V
Tensiunea de testare 500V
Rezistenta izolatiei min. 100mW x km
Capacitate la 800 Hz max. 120 nF / km (această valoare poate fi depășită
cu 20% in cabluri până la 4 perechi)
Capacitate dezechilibru (nebalansata) 200pF/100 m, (toleranta +-20% -
tehnic este permisa o valoare de până la 400 pF )
Raza minima de curbura cca. 7,5 x diametrul cablului
Rezistenta la radiatii de pana la 100 x 106 CJ / kg (pană la 100 mrad)
Teste
Ignifug conform DIN VDE 0482 partea 266-2/HD 405.3/BS 4066 PT3/EN
50266-2/IEC 60332-3
Corozivitatea minima datorata gazelor de ardere conform DIN VDE 0482
partea 267/BS 6425 PT2/EN 50267-2-2/IEC 60754-2
Fara halogen conform DIN VDE 0482 partea 267/BS 6425 PT1/EN 50267-2-1/IEC
60754-1
Fum degajat, densitate conform DIN VDE 0482 partea 268/HD 606/BS 7622
PT1, PT2/EN 50268-1, 61034-1 -2/IEC, -2
Integritatea izolatiei sub propagarea flacarii directe conform DIN VDE
0472 partea 814, IEC 60331
Integritatea functiior tehnice si electrice conform DIN VDE 4102 partea
12 din sistemul de cablu electric pentru o perioadă de 30 minute
Ecranul electrostatic reduce considerabil efectul de interferențe
electrice exterioare.
In caz de incendiu nu propaga flacara si nu scoate fum.
FE180: integritate izolație pentru 180 min. Testat conform IEC
60331 și DIN VDE 0472 partea 814 integritate izolație sub impactul
direct al flacarii pentru o perioada de 180 de minute.
E30: integritate functiilor electrice 30 minute, conform VDE 4102
Partea 12.
Integritatea in functionare pe timp de 30 minute asigura performanta
functionarii sistemului de avertizare a incendiului, a functiilor de
stingere a incendiului cu instalatile de apa, de iluminare de avarie, de
functionare a ascensoare lor de pasageri si de evacuare, in scopul de a
fi evacuate in siguranta persoanele din incintele afectate de incendiu
CE = produsul este conformat cu Directiva CE 73/23/CEE de joasa
tensiune.
|
|
